Laser Processing of Dexmet MicroGrid® AL 25




Introduction

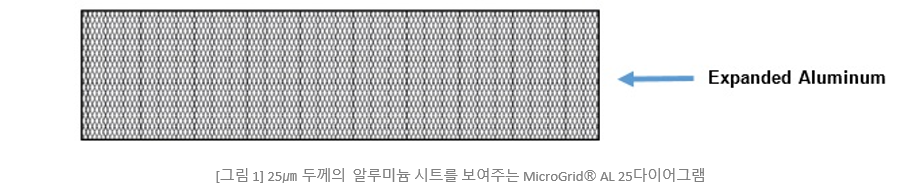

Dexmet MicroGrid® AL 25 시트 메쉬는 직조 메쉬의 풀림 및 접촉 저항을 제거하도록 설계된 직조 와이어의 대안 소재로 확장 금속 및 금속 호일 제품군입니다. MicroGrid® AL 25 는 25㎛ 두께의 알루미늄 시트로 구성된 얇은 게이지의 평평하고 확장된 알루미늄 메쉬입니다. 아래 그림 1은 MicroGrid® AL 25 소재의 다이어그램을 보여줍니다.






MicroGrid® AL 25는 배터리, 항공우주 및 자동차 제조의 다양한 어플리케이션에 사용되며 전해조, 연료 전지, 배터리 전극, EMI 차폐 필터, 필터 매체 및 의료 기기에도 활용됩니다. 레이저 가공의 비접촉 특성으로 인해 기존의 기계적 방법으로는 달성하기 어려울 수 있는 작은 형상과 미세 형상을 가진 어플리케이션을 가공 할 수 있습니다. MicroGrid® AL 25 는 일관된 모서리와 최소한의 열 영향 영역을 생성하는 레이저 커팅 작업에 적합합니다. 이 소재의 의도된 사용에 도움이 되지 않는 레이저 커팅 공정이 아닌 마킹, 조각 등의 다른 공정은 권장하지 않습니다. Universal의 레이저 시스템으로 레이저 가공 도중에 소재에 변형이 거의 없어 높은 수준의 치수 정확도로 일관되고 반복적이며 간단하게 레이저 가공 작업을 실행할 수 있습니다.



Laser Processing Notes

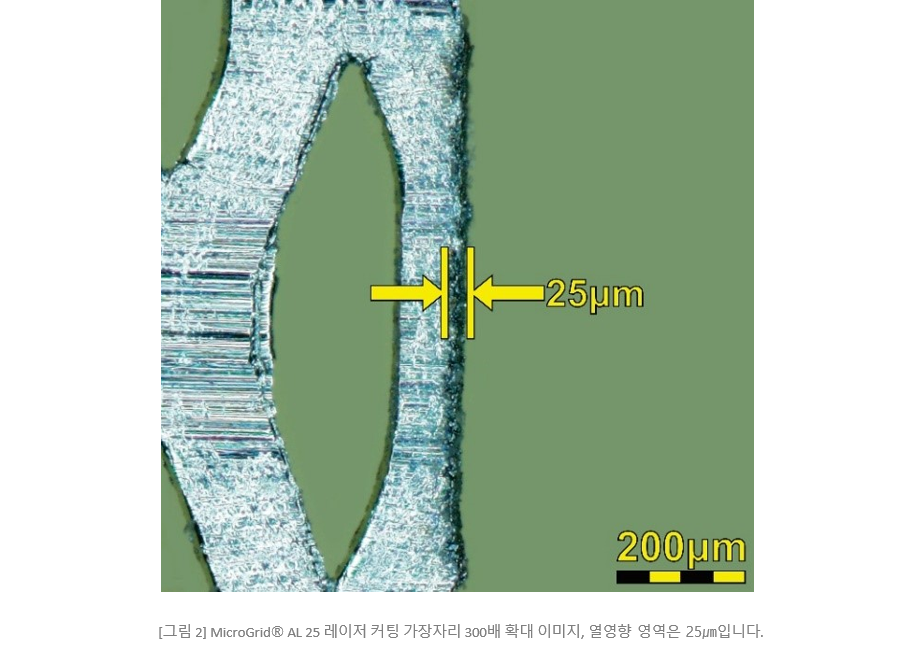

MicroGrid® AL 25는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. MicroGrid® AL 25 소재는 1.06㎛ 파장의 레이저 에너지를 효율적으로 흡수합니다. 아래 그림 2는 50 watts의 1.06㎛ CO2 레이저 소스를 사용하여 커팅을 한 결과물의 가장자리 300배 확대 이미지입니다.







Processing Example

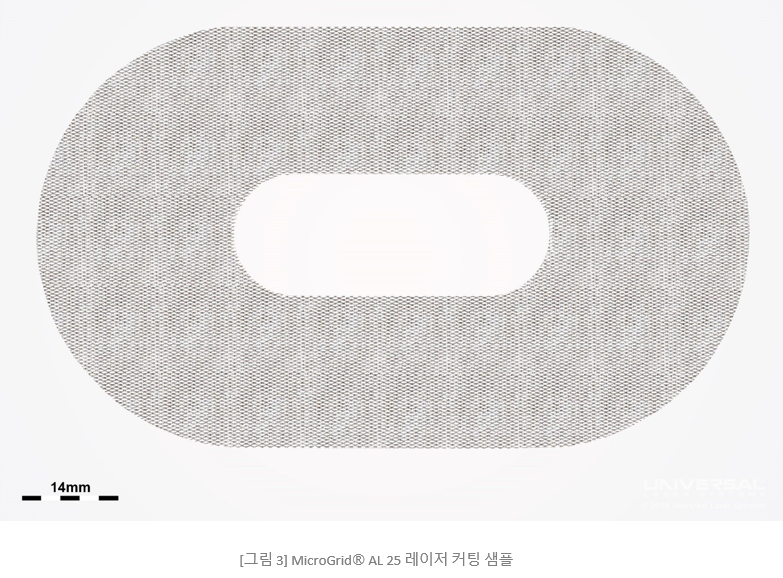

Universal의 기술을 사용하여 MicroGrid® AL 25 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 3는 이 소재를 레이저 커팅한 결과물을 보여줍니다.







Conclusions


MicroGrid® AL 25 소재는 레이저 가공에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재의 레이저 커팅이 가능하며, 50 watts의 1.06㎛ Fiber 레이저 소스가 최상의 시스템 구성이라는 것을 확인하였습니다.
