Laser Processing of Isovolta ISONOM® NMN 0881 Flexible Film

Introduction

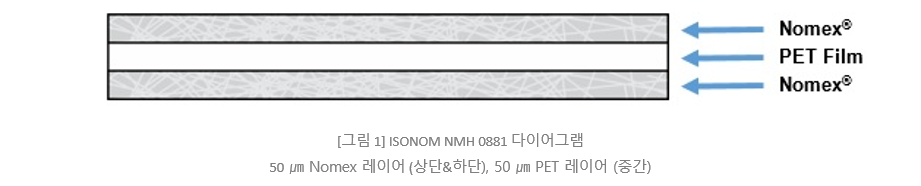

ISONOM NMN 0881 Flexible Film은 Isovolta 사에서 생산하는 종이 및 필름 라미네이트 제품군입니다. ISONOM NMN 0881은 경량의 단열 캘린더지인 DuPont Nomex Type 464의 두 층 사이에 적층된 PET 필름 층으로 구성된 3겹 라미네이트 필름 소재로 3개의 레이어는 각각 50㎛ 두께로 총 두께는 150㎛ 입니다.

ISONOM NMN 0881은 주로 배터리 생산에 슬롯 라이너, 슬롯 클로저 및 저전압 모터 생산을 위한 위상 단열재으로 사용되며 변압기 및 기타 전기 기계와 전자 기기의 층간 절연으로 자주 사용됩니다. ISONOM NMN 0881의 Nomex 구성 요소는 물리적인 인성을 제공하고 PET는 폴리에스터의 탁월한 전기적 성능에 기여하기 때문에 ISONOM NMN 0881은 까다로운 전기 응용 분야에서 성능을 발휘할 수 있습니다. ISONOM NMN 0881은 정격 온도가 최대 155ºC인 전기 환경에서 사용할 수 있으며 높은 인장 강도 및 모서리 찢김 저항성과 같은 기계적 특성과 높은 전기 절연 성능을 결합합니다.

ISONOM NMN 0881은 레이저 커팅 작업에 적합하며 마킹 및 조각 등 이 소재의 의도된 사용에 도움이 되지 않는 다른 공정을 권장하지 않습니다. Universal의 레이저 가공의 비접촉 특성으로 인해 가공 중 재료 변형이 없으므로 높은 수치 정확도로 일관되고 반복적인 레이저 가공을 간단히 실행할 수 있습니다.

Laser Processing Notes

ISONOM NMN 0881 소재는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. ISONOM NMN 0881 소재는 약간의 차이로 9.3㎛과 10.6㎛ CO2 레이저 파장을 모두 효율적으로 흡수하하는 것으로 보입니다.

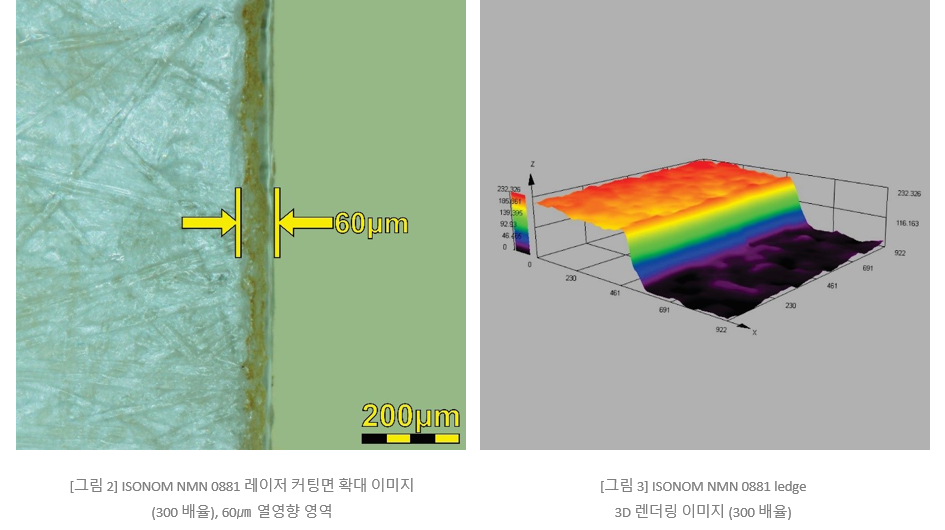

아래 그림 2는 ISONOM NMN 0881 소재를 300x 배율 확대한 레이저 커팅 작업 결과물 이미지입니다. 그림 3의 3D 이미지는 단일 75 watts 9.3㎛ CO2 레이저 소스가 권장 시스템 구성으로 필름이 레이저 커팅에 어떻게 반응하는지를 보여줍니다.

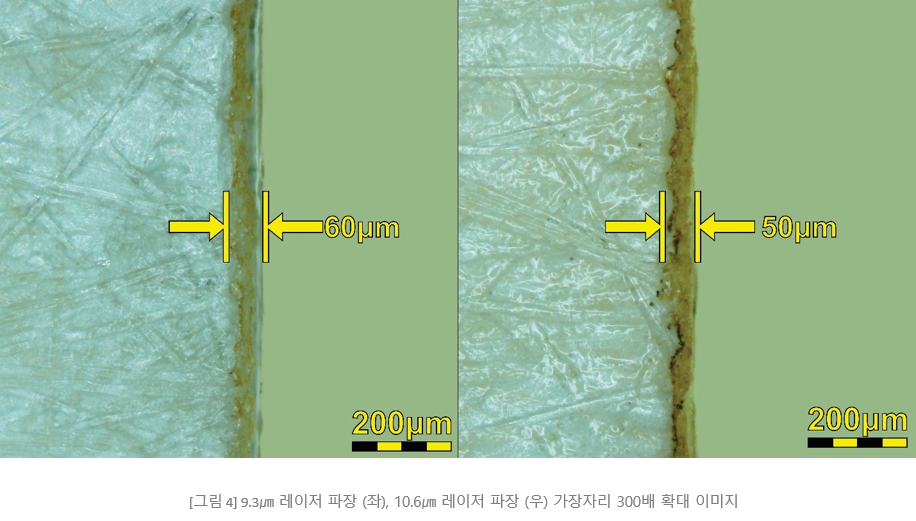

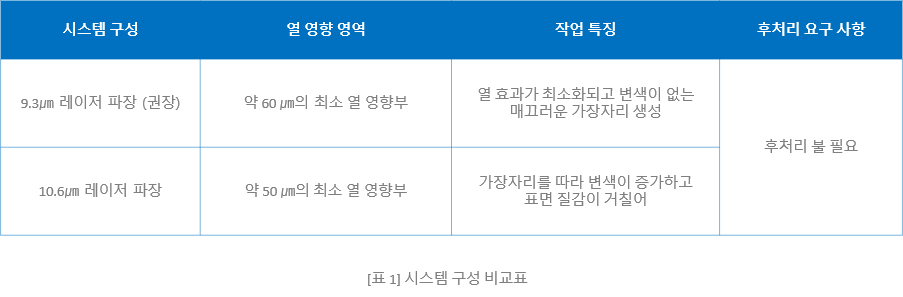

ISONOM NMN 0881 필름은 9.3㎛ 및 10.6㎛ 레이저 파장으로 테스트를 진행하였으며 아래 표1에서 그 결과를 열 효과, 가장자리 품질 및 후처리 요구 사항으로 분석하여 비교하였으며 그림 4에서 그 결과물을 자세히 살펴볼 수 있습니다.

Processing Example

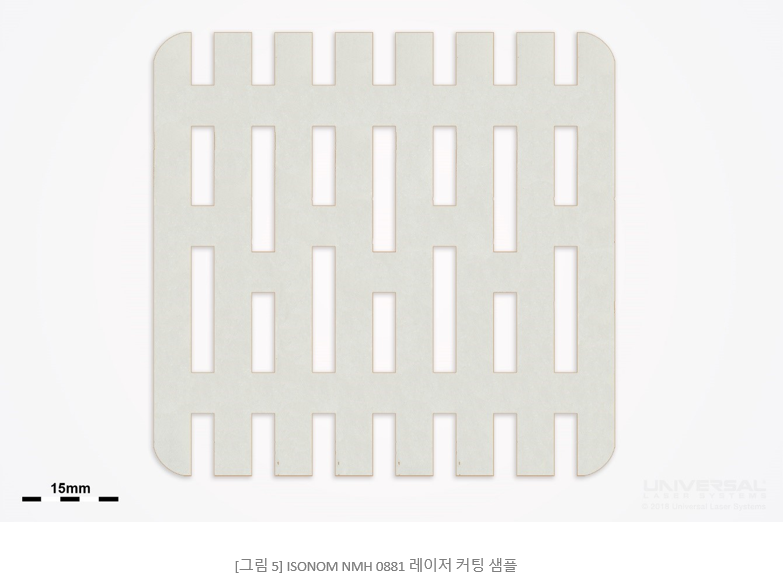

Universal의 레이저 기술을 사용하여 ISONOM NMN 0881 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 5는 권장 시스템 구성을 사용하여 ISONOM NMN 0881 소재를 레이저 커팅한 결과물을 보여줍니다.

Conclusions

ISONOM NMN 0881 Flexible Film 소재는 레이저 커팅 작업에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재의 레이저 커팅이 가능하며, 75 Watts의 9.3㎛ CO2 레이저 소스가 권장 구성이라는 것을 확인하였습니다. ISONOM NMN 0881은 9.3㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 변색과 열영향 영역이 최소화된 가장자리 품질을 생성합니다.
