Laser Processing of Dexmet PolyGrid 8PTFE10-125ST Expanded PTFE

Introduction

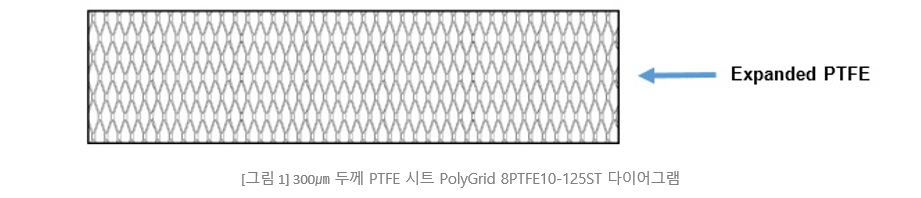

Dextmet PolyGrid® 8PTFE10-125ST는 유연하고 얇은 게이지의 확장된 PTFE 메쉬 시트로 정밀 확장 플라스틱 제품군입니다. 이 테스트를 위해 선택된 PolyGrid® 8PTFE10-125ST는 300㎛ 두께의 PTFE 메쉬 시트로 구성됩니다.

Dextmet PolyGrid® 8PTFE10-125ST는 배터리 제조 및 항공우주 엔지니어링에서 자동차 산업에 이르는 다양한 응용 분야에 사용됩니다. 또한 전해조, 연료 전지, 배터이 전극, EMI 차폐, 의료 기기, 필터매체 및 멤브레인 지원이 필요한 화학 처리 응용 분야에서 널리 활용되고 있습니다. Dextmet PolyGrid® 8PTFE10-125ST는 일관된 레지(ledges)와 최소한의 열 영향 영역을 생성하는 레이저 커팅 작업에 적합합니다.. 레이저 가공은 비접촉 특성으로 인해 기존의 기계적 방법으로는 달성하기 어려울 수 있는 작은 형상과 미세 형상을 가진 어플리케이션을 가공할 수 있습니다. 이 소재의 의도된 사용에 도움이 되지 않는 레이저 커팅 공정이 아닌 마킹, 조각 등의 다른 공정은 권장하지 않습니다.

Laser Processing Notes

Dextmet PolyGrid® 8PTFE10-125ST 소재는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. PolyGrid® 8PTFE10-125ST 소재는 9.3㎛과 10.6㎛ CO2 레이저 파장을 모두 효율적으로 흡수하지만 가공 결과에서 눈에 띄는 차이가 있는 것으로 보이며 이 테스트를 기반으로 9.3㎛ 파장이 더 나은 결과를 생성하는 것으로 확인되었습니다.

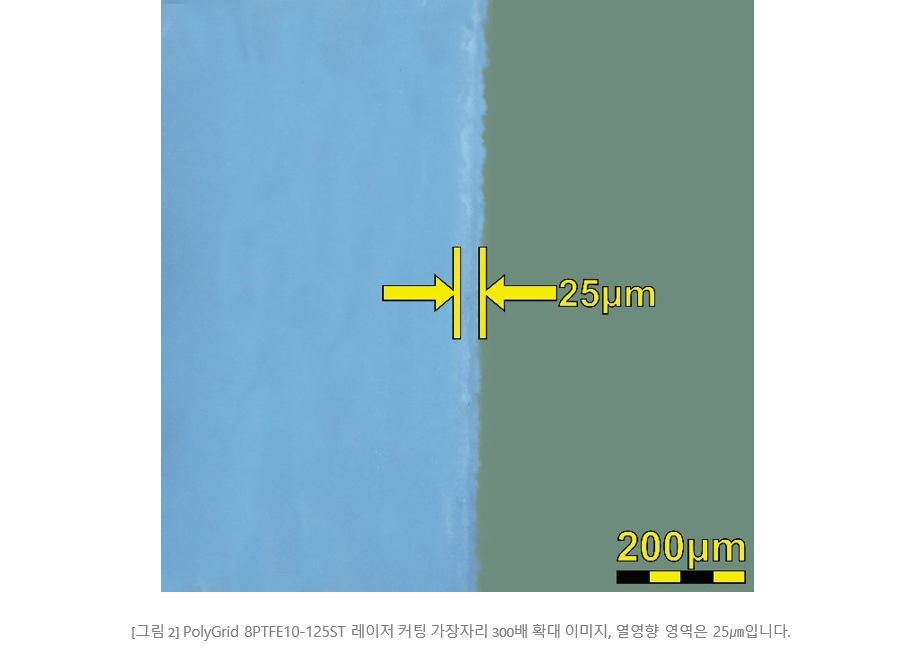

아래 그림 2는 300x 배율로 촬영한 75 Watts의 9.3㎛ CO2 레이저 소스로 레이저 커팅 작업을 한 이미지입니다.

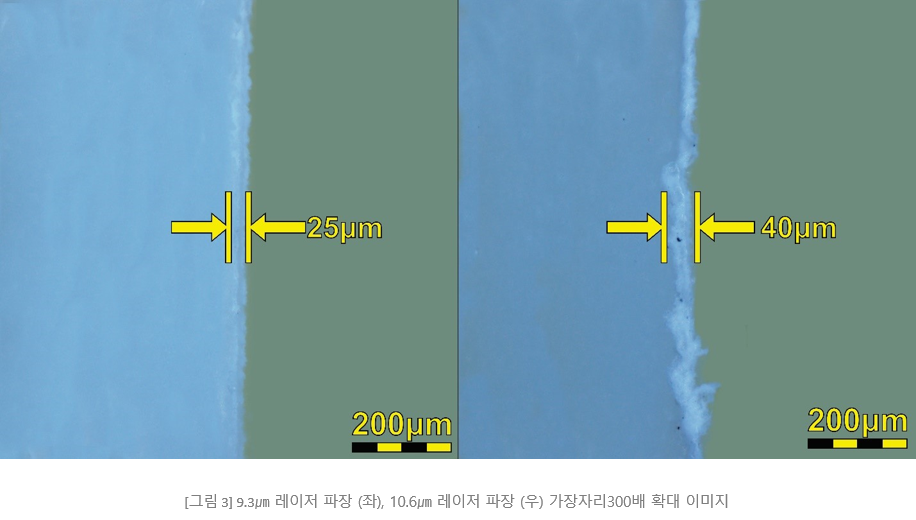

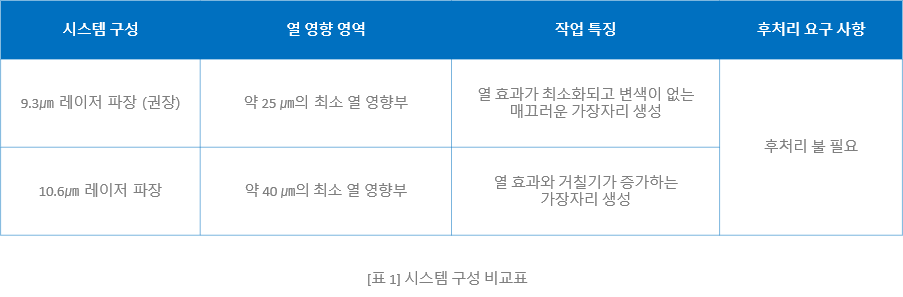

PolyGrid® 8PTFE10-125ST 메쉬는 9.3㎛ 및 10.6㎛ 레이저 파장으로 테스트를 진행하였으며 아래 표1에서 그 결과를 열 효과, 가장자리 품질 및 후처리 요구 사항으로 분석하여 비교하였습니다.

Processing Example

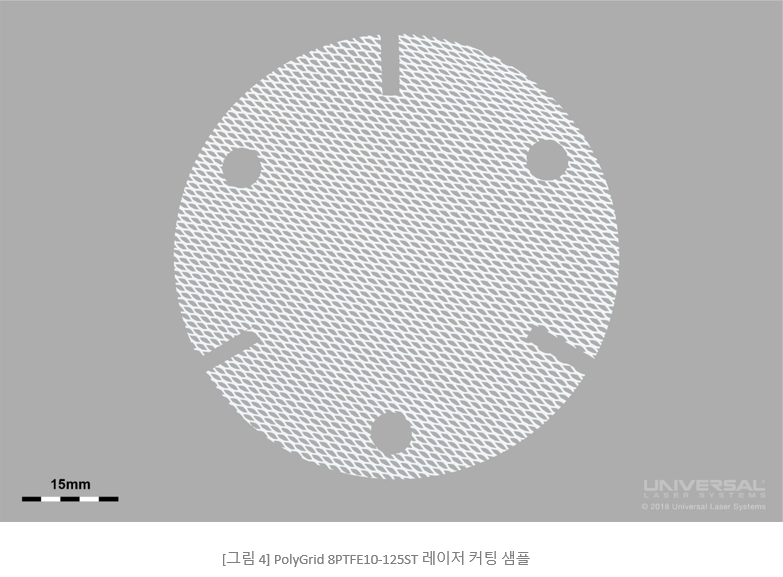

Universal의 레이저 기술을 사용하여 PolyGrid® 8PTFE10-125ST 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 4는 권장 시스템 구성을 사용하여 PolyGrid® 8PTFE10-125ST 소재를 레이저 커팅한 결과물을 보여줍니다.

Conclusions

Dexmet PolyGrid® 8PTFE10-125ST 소재는 레이저 커팅 작업에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재의 레이저 커팅이 가능하며, 75 Watts의 9.3㎛ CO2 레이저 소스가 권장 구성이라는 것을 확인하였습니다. PolyGrid® 8PTFE10-125ST는 9.3㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 열영향 영역이 최소화된 가장자리 품질을 생성합니다.
