Thermally Conductive Insulator

Laser-Processing / Battery Manufacturing / Thermally Conductive Insulator


Laser Processing of AOK Technologies TCK6 Thermally Conductive Insulator




Introduction

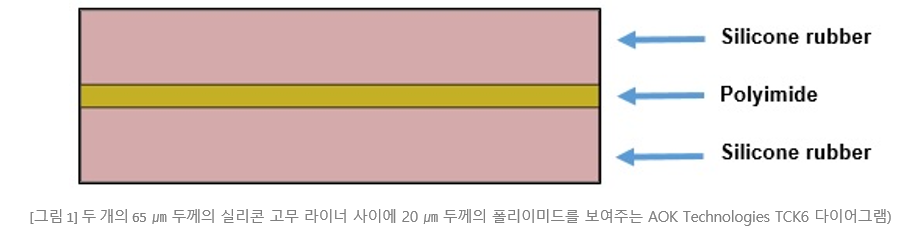

AOK Technologies TCK6는 전자 장치의 열 전도성 절연체로 사용하기 위하여 특별히 개발된 폴리이미드 필름 제품입니다. TCK6은 두 개의 실리콘 고무 라이너 사이에 20㎛ 두께의 폴리이미드 필름으로 구성되며 높은 열 전도성과 유전 강도를 제공하는 매우 내구성 있는 폴리머로 절연체 응용 분야에 이상적인 소재입니다. 또한 의료, 통신, 조명 등 다양한 전자 산업에서 활용되고 있습니다.
TCK 필름은 다양한 불투명 등급으로 제공됩니다.





AOK Technologies TCK6은 레이저 커팅 및 마킹 작업에 적합한 소재입니다. 레이저 가공은 비접촉 특성으로 인해 기존의 기계적 방법으로는 달성하기 어려울 수 있는 작은 형상과 미세 형상을 가진 어플리케이션을 가공할 수 있습니다. Universal의 레이저 시스템을 사용하여 소재에 변형이 없이 높은 치수 정확도로 일관되고 반복적인 가공이 가능합니다.이 소재를 고도의 치수 정확도와 함께 일관적이고 반복적으로 가공할 수 있습니다. 이 소재의 의도된 사용에 도움이 되지 않는 레이저 커팅 및 마킹 공정이 아닌 조각 공정은 권장하지 않습니다.



Laser Processing Notes


AOK Technologies TCK6은 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. 이 소재의 테스트에서 9.3㎛과 10.6㎛ 파장의 가장자리 가공 품질에는 큰 차이가 없는 것으로 나타났습니다. TCK6를 레이저 커팅하면 가장자리를 따라 소량의 이물질이 발생하기 때문에 이소프로필 알코올과 같은 용제로 가장자리를 닦아 낼 수 있습니다. 가공된 소재를 비교한 결과 10.6㎛ 레이저 파장이 9.3㎛ 레이저 파장보다 표면에 약간 더 많은 이물질을 발생시키는 것으로 나타났습니다.

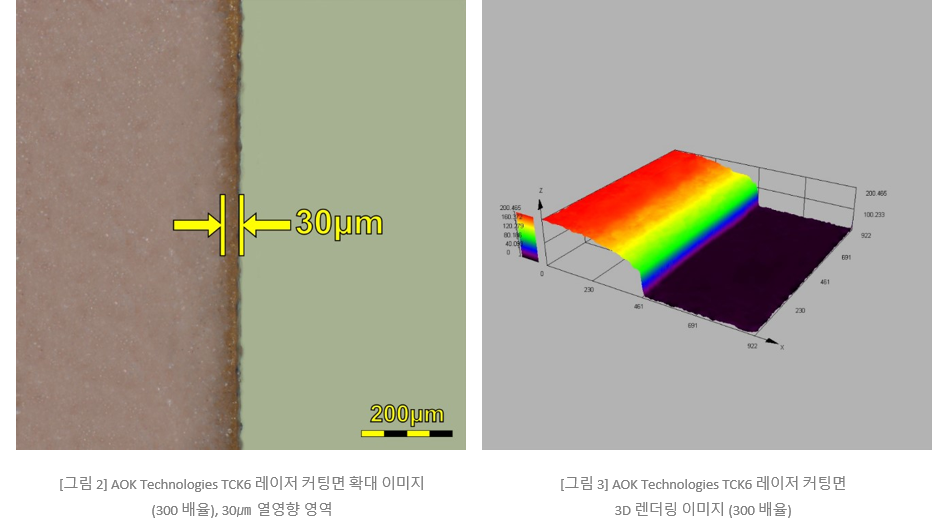

아래 그림 2는 300x 배율로 촬영한 레이저 가공 작업을 완료된 TCK6의 모서리 이미지입니다. 그림 3의 3D 이미지는 9.3㎛ 파장의 50 Watts CO2 레이저 소스의 권장 시스템 구성으로 필름과 라이너가 레이저 커팅 작업에 반응하는지를 보여줍니다. 10.6㎛ 파장의 레이저 보다 9.3㎛ 파장의 레이저가 빠른 작업 속도, 레이저 커팅 작업 시간이 발생하는 이물질 양과 작업 후 클리닝 단계가 줄어듭니다.

또한 AOK Technologies TCK6 실리콘 고무 라이너는 1.06㎛ 레이저 파장을 쉽게 흡수해 소재 표면에 고대비의 영구적인 표식을 남깁니다. 이 경우 소재 표면에 이물질을 생성하지 않기 때문에 별도의 후처리 작업이 필요하지 않습니다. 이 공정에서 50 Watts 9.3㎛ Fiber 레이저 구성을 권장합니다.






Processing Example

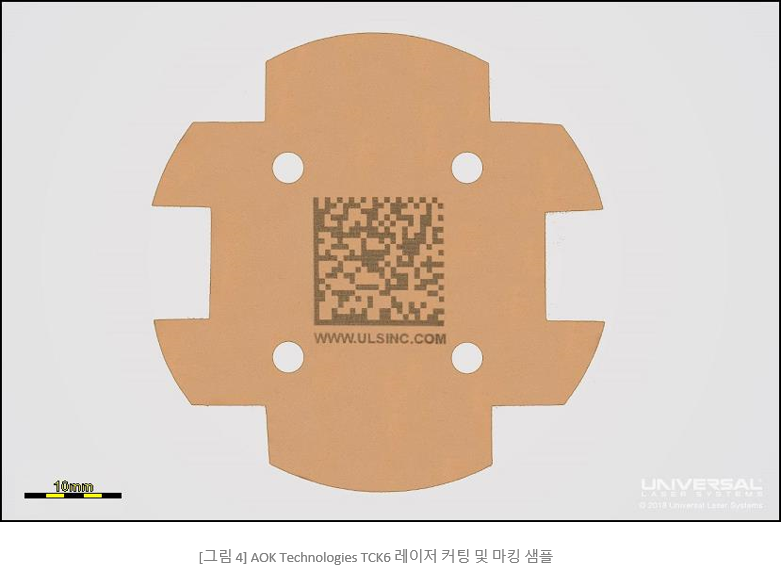

Universal의 기술을 사용하여 AOK Technologies 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 4는 권장 시스템 구성을 사용하여 AOK Technologies TCK6 소재를 레이저 커팅 및 마킹한 결과물을 보여줍니다.







Conclusions


AOK Technologies TCK6 소재는 레이저 가공 작업에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재의 레이저 커팅과 마킹 가능하며 9.3㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 열 영향 영역과 변색이 최소화된 매끄러운 가장자리를 생성하는 것이 확인되었습니다. 50 Watts 9.3㎛ CO2 레이저 소스는 이 소재의 레이저 커팅에 가장 적합한 구성입니다. 또한 10.6㎛ 레이저 소스로 가공하여 허용 가능한 결과를 얻을 수도 있습니다. 실리콘 고무 라이너는 1.06㎛ Fiber 레이저 에너지를 흡수하여 소재 표면에 고대비 마크를 생성하기 때문에, 단일 50 Watts 1.06㎛ 파장의 Fiber 레이저 소스는 실리콘 고무 라이너의 표면 마킹을 위한 최상의 시스템 구성입니다.
