Laser Processing of 3M™ EMI Absorber AB5020HF using MultiWave Hybrid™ Technology

Introduction

3M™ EMI Absorber AB5020HF는 폴리머 레진으로 만든 할로겐이 없는 시트 소재의 AB 시리즈 제품군으로 다양한 충전재가 광범위한 RF 에너지 주파수를 흡수하도록 설계되었습니다.

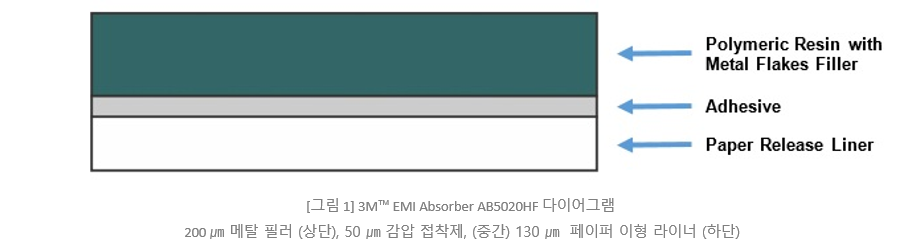

AB5020HF 소재는 마그네틱 금속 플레이크 필러와 200㎛ 두께의 플렉시블 폴리머 레진으로 구성되었습니다. 마그네틱 플레이크는 높은 투과성으로 인해 자기장을 감쇠시키는데 도움이 되고 유도와 전류를 발생시켜 전자기 간섭에 대항하는 역할을 합니다. 적재된 폴리머 레진은 두께 50 mm의 비전도성 감압 아크릴 접착제로 지지되며 이후 130 mm 실리콘 코팅 페이퍼 릴리스 라이너를 사용하여 지지됩니다.

3M EMI Absorber AB5020HF는 전자기장 간섭을 흡수하는데 사용되며 전자기장 간섭으로부터 복사 소음을 억제하는데 도움이 됩니다. EMI Absorber는 전자 제품에서 이러한 EMI 및 RF 방출을 줄이는데 일반적으로 사용되며 인클로저의 노이즈 추적, IC 및 반사 표면에 적용됩니다. 200 ~ 10 GGz 주파수 흡수 효과가 가장 높습니다.

레이저 가공은 비접촉 특성으로 인해 기존의 기계적 방법으로는 달성하기 어려울 수 있는 작은 형상과 미세 형상을 가진 어플리케이션을 가공할 수 있습니다. 3M™ Absorber AB5020HF는 일관된 가장자리와 최소한의 열 영향 영역을 생성하는 레이저 커팅 작업에 적합합니다. Universal의 MultiWave Hybrid™ 기술을 사용하여 이 소재를 고도의 치수 정확도와 함께 일관적이고 반복적으로 가공할 수 있습니다. 이 소재의 의도된 사용에 도움이 되지 않는 레이저 커팅 공정이 아닌 마킹, 조각 등의 다른 공정은 권장하지 않습니다.

Laser Processing Notes

3M™ EMI Absorber Ag5020HF 소재는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. AB5020HF으로 구성된 폴리머 레진, 접착 레이어 및 페이퍼 릴리스 라이너는 다른 파장보다 9.3㎛의 CO2 레이저 파장을 더 효율적으로 흡수하고, 메탈 필러는 1.06㎛ Fiber 레이저 에너지를 더 효율적으로 흡수합니다. 이 소재의 레이저 커팅 공정은 9.3㎛와 1.06㎛ 파장의 레이저 에너지가 동시에 하나의 빔으로 결합되어 소재를 가공하는 MultiWave Hybrid 시스템 구성을 사용하여 소재에 변색을 최소화하면서 높은 가공 속도로 실행할 수 있습니다.

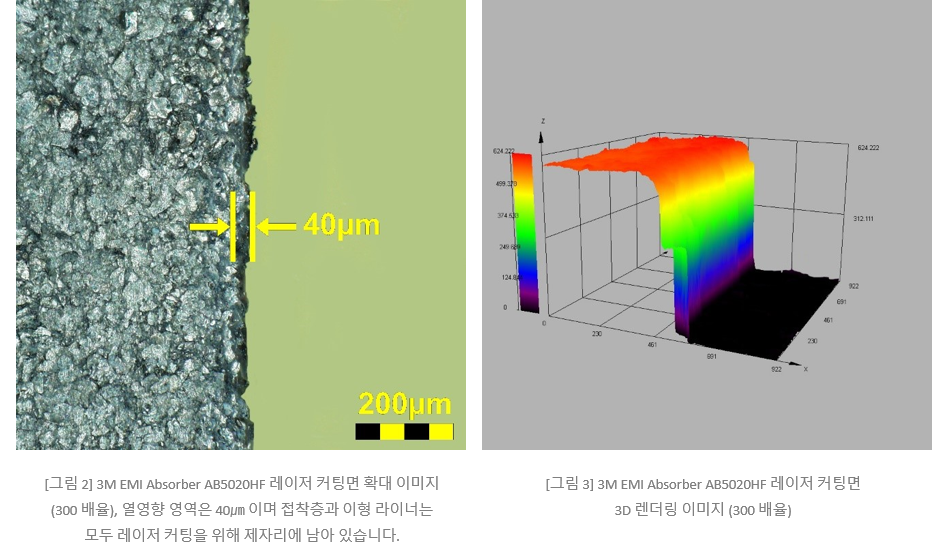

아래 그림 2는 300x 배율로 촬영한 AB5020HF의 가공된 모서리 이미지 입니다. 그림 3의 3D 이미지는 1.06㎛ 파장의 50 Watts Fiber 레이저와 9.3㎛ 파장의 75 Watts CO2 레이저 소스로 구성된 Universal의 MultiWave Hybrid 의 권장 시스템으로 에폭시 접착제를 레이저 커팅한 결과물을 보여줍니다.

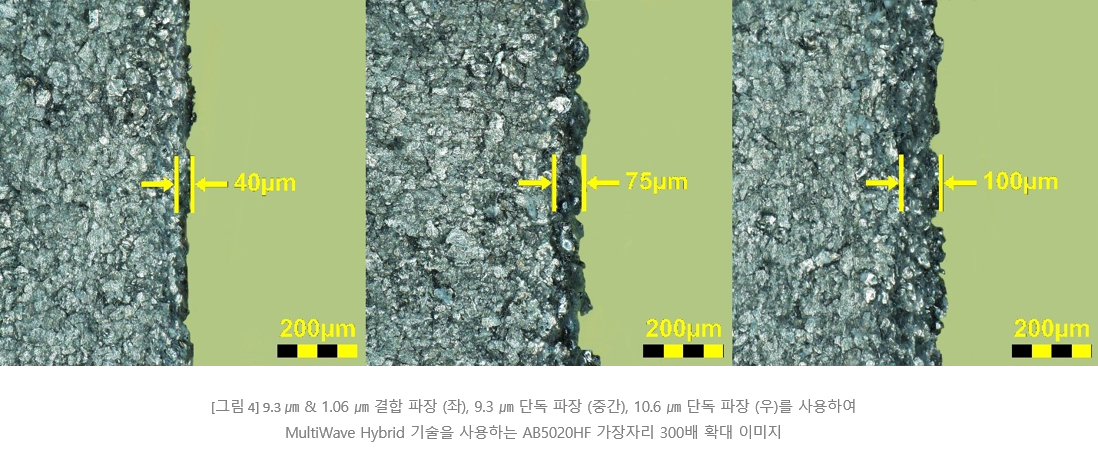

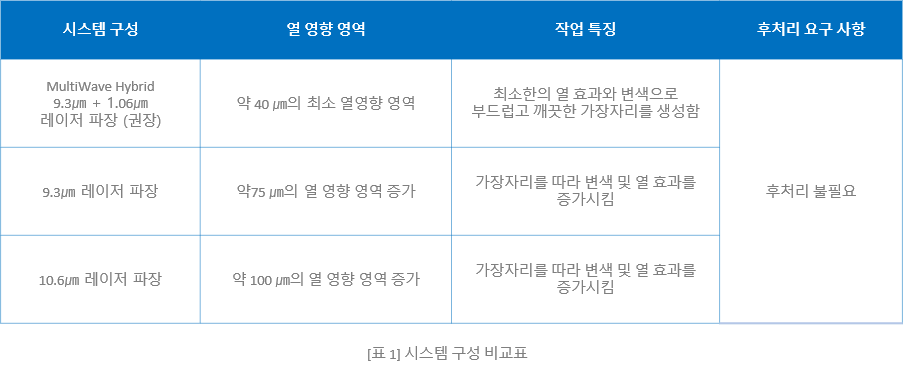

또한 9.3㎛ 및 10.6㎛ CO2 레이저 소스를 사용하여 3M EMI Absorber AB5020HF 소재의 레이저 가공 테스트를 실행하여 각기 다른 레이저 파장에서의 열 효과, 가공된 모서리 품질 및 후처리 요구 사항을 분석하였습니다. 아래의 표1과 그림 4에서 이러한 결과 분석 정보를 비교할 수 있습니다.

Processing Example

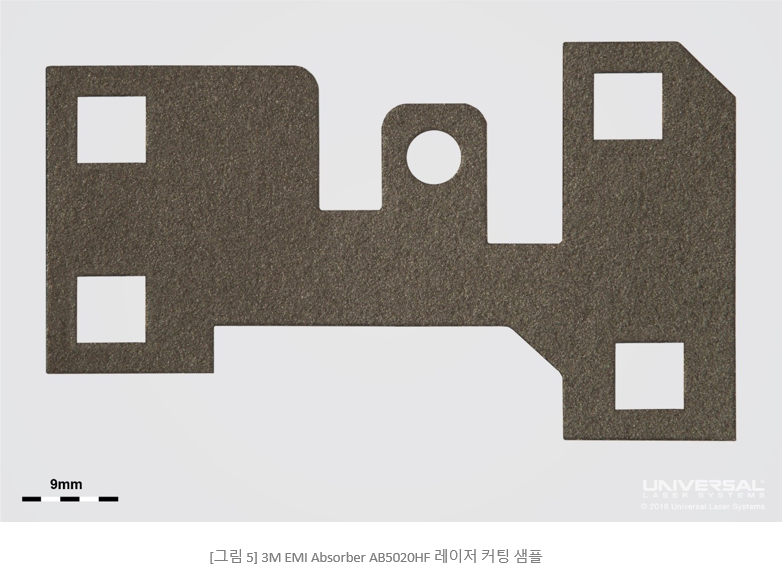

Universal의 MultiWave Hybrid 기술을 사용하여 3M EMI Absorber AB5020HS 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 5는 권장 시스템 구성을 사용하여 AB5020HF 소재를 레이저 커팅한 결과물을 보여줍니다.

Conclusions

3M™ EMI Absorber AB5020HF 소재는 레이저 커팅 작업에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재의 레이저 커팅이 가능하며, 75 Watts의 9.3㎛ CO2 레이저 소스와 50 Watts 1.06㎛ Fiber 레이저 소스로 구성된 MultiWave Hybrid 기술을 사용하는 것이 최상의 시스템 구성이라는 것을 확인하였습니다. 3M™ EMI Absorber AB5020HF는 9.3㎛ 및 1.06㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 열영향 영역이 최소화되고 약간의 변색이 있는 가장자리를 생성합니다.
