Laser Processing of DuPont™ Hytrel® 7246

Introduction

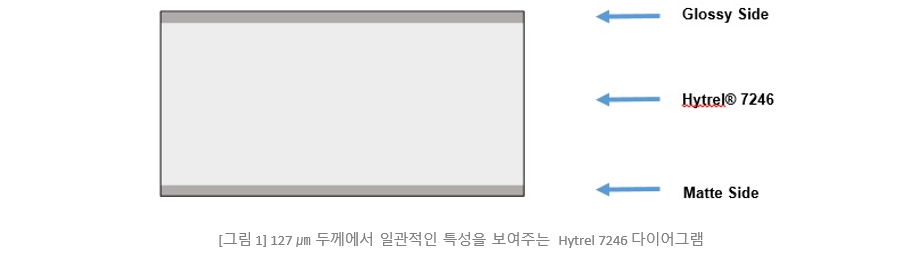

DuPont™ Hytrel® 7246은 3078, 4056, 4056P, 4068, 4069, 4556, 5526, 5556, 5555HS, 6356, 8232을 포함한 고성능 Hytrel 수지 제품군의 일부 소재입니다. 이러한 소재는 일반적으로 펠릿 형태로 판매되어 부품을 사출 성형하거나 압출할 때 사용됩니다. 레이저 작업 테스트를 위해 선택된 DuPont Hytrel 7246 필름 소재는 127㎛ 두께의 폴리에테르-에스테르 블록 중합체의 단일 레이어로 색 안정 항산화제가 포함되어있습니다. 성형 공정으로 인해 필름은 광택면과 무광택면이 있으며 불투명한 흰색이 됩니다. 아래 다이어그램에서 DuPont Hytrel 7246 필름의 레이어 구성을 확인할 수 있습니다.

DuPont의 고성능 Hytrel 수지는 기계적 강도, 인성 및 유연성이 높은 열 가소성 폴리에스테르 엘라스토머입니다. 이러한 속성 조합으로 인해 충격이 큰 환경에 있는 부품에 탁월한 선택이 됩니다. 레이저 가공의 비접촉 특성으로 인해 기존 기계적 방법으로는 달성하기 어려웠던 점들을 극복하고 미세 형상의 응용 분야를 가공할 수 있도록 합니다. DuPont Hytrel 7246 필름은 소재의 물리적 특성을 저하시키지 않고 부드러운 커팅 모서리와 최소한의 열영향 영역을 생성하는 레이저 커팅 작업에 적합하며 마킹 및 조각 등 이 소재의 의도된 사용에 도움이 되지 않는 다른 공정은 권장하지 않습니다.

Laser Processing Notes

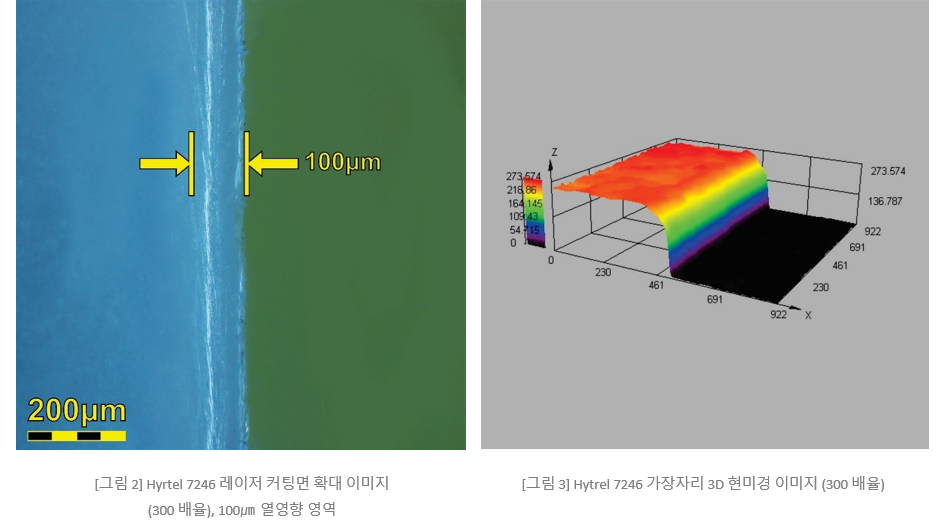

DuPont Hytrel 7246 소재는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. 이 소재는 다른 파장보다 9.3㎛ 에너지를 더 효율적으로 흡수합니다. 즉. 열 영향을 최소화하면서 좋은 결과를 생성하기 위해 더 적은 피크 전력이 필요했습니다. 50 Watts의 9.3㎛ 파장의 레이저 에너지 구성으로 Hytrel 7246소재의 레이저 커팅 작업은 가공 경로를 따라 일관된 퀄리티의 가장자리를 생성하며 이때, 가장자리에 부착된 소량의 잔여물을 생성하므로 이소프로필 알코올과 같은 솔벤트 용제로 이 부분을 닦아낼 수 있습니다.

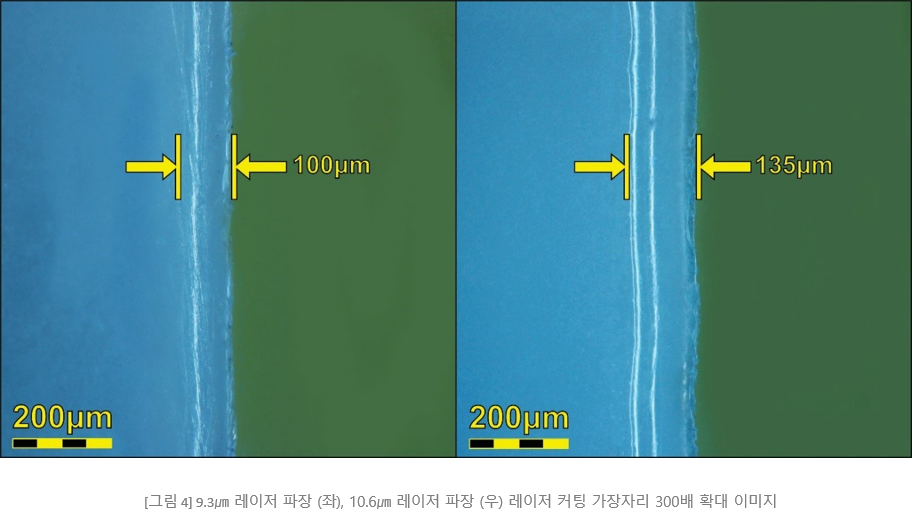

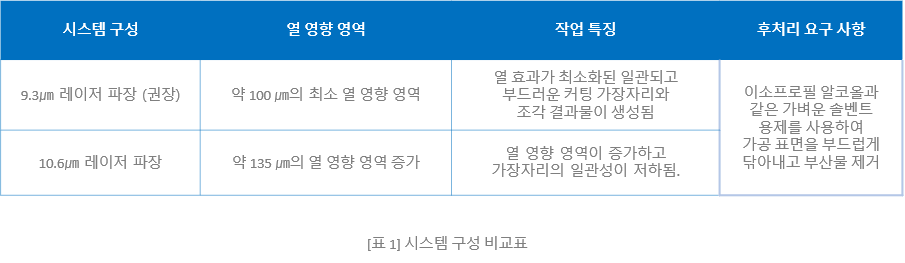

Hytrel 7246은 또한 동일한 레이저 출력 사양에서 10.6㎛ 레이저 에너지의 대체 시스템 구성으로 테스트되었습니다. 이 테스트 결과는 열 영향, 가공된 가장자리 품질 및 후처리 요구 사항을 분석하여 비교했습니다. (표1 및 그림 4 참고). 두 시스템 구성 모두 사용할 수 있는 것으로 확인되며 비교에서 설명한 대로 10.6 ㎛ 구성에 대한 결과와 품질이 다소 저하됩니다.

Processing Example

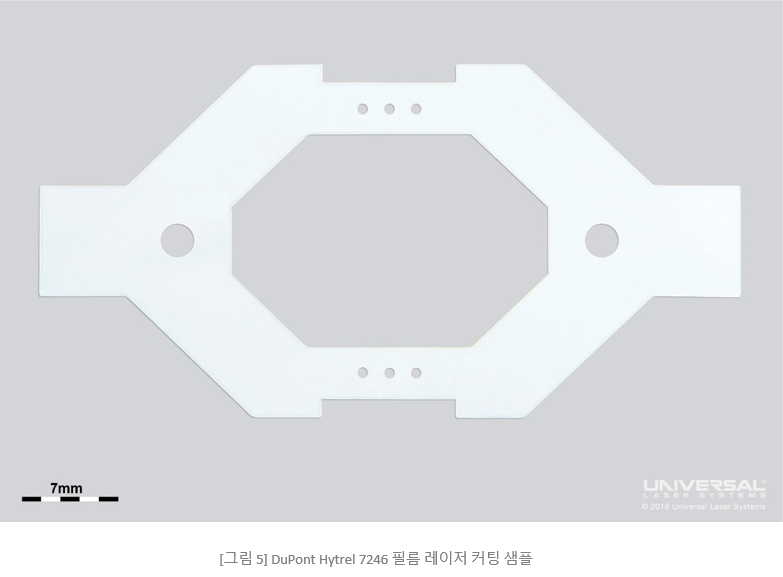

Hytrel 7246 어플리케이션은 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 5는 권장 시스템 구성을 사용하여 Hytrel 7246 소재를 레이저 커팅한 결과물입니다.

Conclusions

DuPont Hytrel 7246 은 레이저 가공 작업에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재로 레이저 커팅 작업이 가능하며 50 watts의 10.6㎛ 또는 9.3㎛ CO2 레이저 소스가 이 소재의 레이저 커팅 작업을 위한 권장 구성이라는 것을 확인하였습니다. 폴리에스터 기판은 10.6㎛ 또는 9.3㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 열 영향 영역과 변색이 최소화된 깨끗하고 매끄러운 가장자리를 생성합니다.
