Diagnostic Microfluidic Films

Laser-Processing / Medical Device / Diagnostic Microfluidic Films


Laser Processing of 3M™ 9960 Diagnostic Microfluidic Hydrophilic Film



Introduction

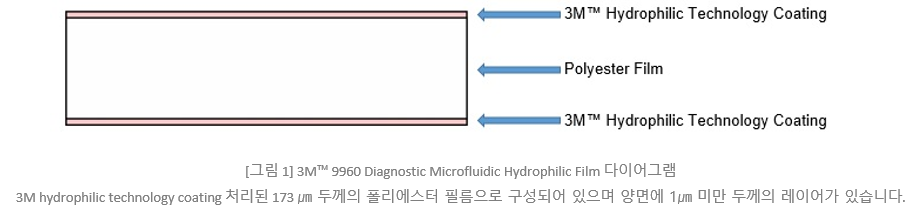

3M™ 9960 Diagnostic Microfluidic Hydrophilic Film은 의료 기기 부품을 위한 3M 기기 부품 필름 제품군의 소재입니다. 이 제품군에는 3M 9984 Diagnostic Microfluidic Surfactant, Free Fluid Transport Film과 3M 9962 Diagnostic Microfluidic Hydrophilic Film이 포함됩니다. 3M Diagnostic Microfluidic Hydrophilic Film은 레이저 가공과의 호환성 테스트를 위해 선택된 소재입니다. 3M hydrophilic technology coating 처리된 173㎛ 두께의 광학적으로 투명한 폴리에스터 필름으로 구성되어 있으며 양면에 1㎛ 미만 두께의 레이어가 있습니다. 아래 다이어그램에서 3M 9960 필름의 레이어 구성을 확인할 수 있습니다.





3M Diagnostic Microfluidic Hydrophilic Film은 광학적으로 투명하고 화학적으로 불활성이며 치수적으로 안전항 필름으로 의료 분야에서 사용하기에 적합한 소재입니다. 3M 9960은 체외 진단 및 관련 멤브레인 기반 면역 분석 제품의 접착, 라미네이팅 및 조립에 사용됩니다. 레이저 가공의 비접촉 특성으로 인해 이러한 어려움을 극복하고 미세 형상의 응용 분야를 가공할 수 있도록 합니다. 3M 9960은 소재의 물리적 특성을 저하시키지 않고 부드러운 커팅 모서리와 최소한의 열영향 영역을 생성하는 레이저 커팅 작업에 적합하며 마킹 및 조각 등 이 소재의 의도된 사용에 도움이 되지 않는 다른 공정은 권장하지 않습니다.



Laser Processing Notes


3M Diagnostic Microfluidic Hydrophilic Film 소재는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. 이 소재는 다른 파장보다 9.3㎛ 에너지를 더 효율적으로 흡수합니다. 즉. 열 영향을 최소화하면서 좋은 결과를 생성하기 위해 더 적은 피크 전력이 필요했습니다. 75 Watts의 9.3㎛ 파장의 레이저 에너지 구성으로 3M Diagnostic Microfluidic Hydrophilic Film 소재의 레이저 커팅 작업은 가공 경로를 따라 일관된 퀄리티의 가장자리를 생성하며 이때, 가장자리에 부착된 소량의 잔여물을 생성하므로 이소프로필 알코올과 같은 솔벤트 용제로 이 부분을 닦아낼 수 있습니다.

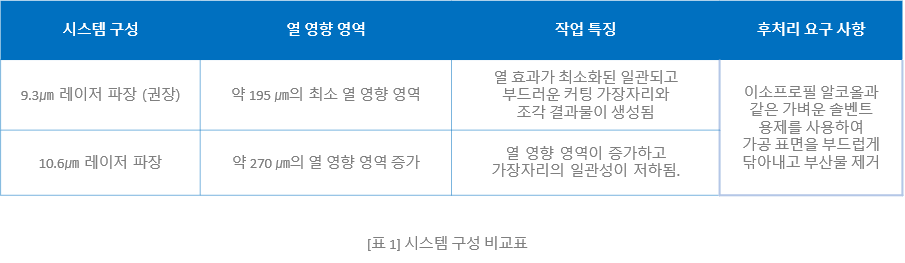

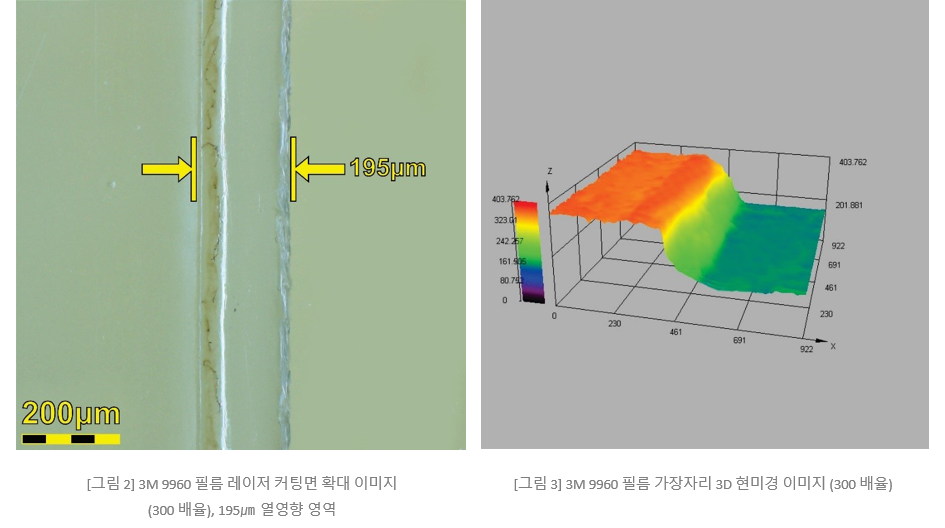

3M Diagnostic Microfluidic Hydrophilic Film은 또한 동일한 레이저 출력 사양에서 10.6㎛ 레이저 에너지의 대체 시스템 구성으로 테스트되었습니다. 이 테스트 결과는 열 영향, 가공된 가장자리 품질 및 후처리 요구 사항을 분석하여 비교했습니다. (표1 및 그림 4 참고). 두 시스템 구성 모두 사용할 수 있는 것으로 확인되며 비교에서 설명한 대로 10.6 ㎛ 구성에 대한 결과와 품질이 다소 저하됩니다.











Processing Example

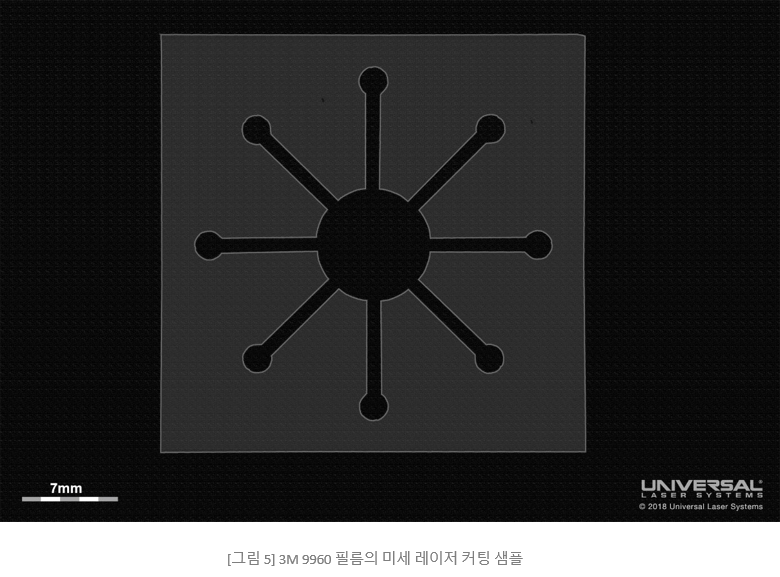

3M Diagnostic Microfluidic Hydrophilic Film 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 5는 권장 시스템 구성을 사용하여 3M 9960 소재를 레이저 커팅한 결과물입니다.








Conclusions


3M Diagnostic Microfluidic Hydrophilic Film은 레이저 가공 작업에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재로 레이저 커팅 작업이 가능하며 75 watts의 10.6㎛ 또는 9.3㎛ CO2 레이저 소스가 이 소재의 레이저 커팅 작업을 위한 권장 구성이라는 것을 확인하였습니다.  폴리에스터 기판은 10.6㎛ 또는 9.3㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 열 영향 영역과 변색이 최소화된 깨끗하고 매끄러운 가장자리를 생성합니다.
