Laser Processing of 3M™ Dual Lock™ Reclosable Fastener SJ3550

Introduction

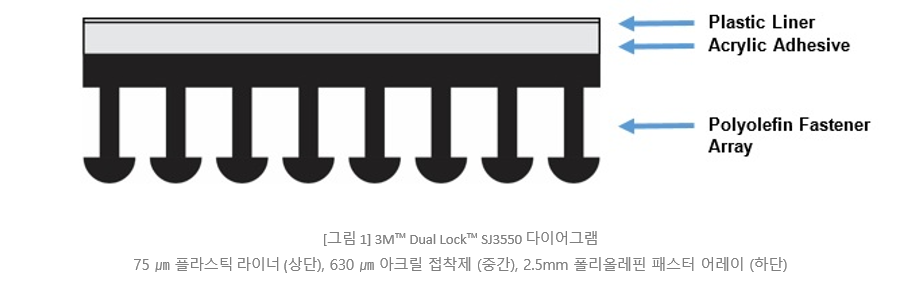

3M™ Dual Lock™ SJ3550은 3M에서 생산하는 재밀폐형 패스너 제품입니다. 3M™ Dual Lock™ SJ3550은 두 장의 재료가 서로 맞물리도록 설계된 폴리올레핀 스템 어레이로 구성되어 기존의 고정 방법을 대체하는 데 사용할 수 있는 강력한 결합을 생성합니다. Dual Lock SJ3550은 75㎛ 두께의 플라스틱 라이너, 630㎛ 두께의 아크릴 접착제와 2.5 mm 두께의 폴리올레핀 스템 및 머쉬룸 어레이로 구성됩니다.

Dual Lock SJ3550 소재는 항공 우주, 자동차 및 산업과 상업용 응용 분야에서 사용됩니다. 이 소재가 제공하는 체결 강도, 유연성, 진동 감소 및 온습도와 UV 저항 특성으로 기존의 많은 패스너 공정을 대체할 수 있는 이상적인 소재입니다. 레이저 가공은 비접촉 특성으로 인해 기존의 기계적 방법으로는 달성하기 어려울 수 있는 작은 형상과 미세 형상을 가진 어플리케이션을 가공할 수 있습니다. 3M™ Dual Lock™ SJ3550은 일관된 가장자리와 최소한의 열 영향 영역을 생성하는 레이저 커팅 작업에 적합합니다. 이 소재의 의도된 사용에 도움이 되지 않는 레이저 커팅 공정이 아닌 마킹, 조각 등의 다른 공정은 권장하지 않습니다.

Laser Processing Notes

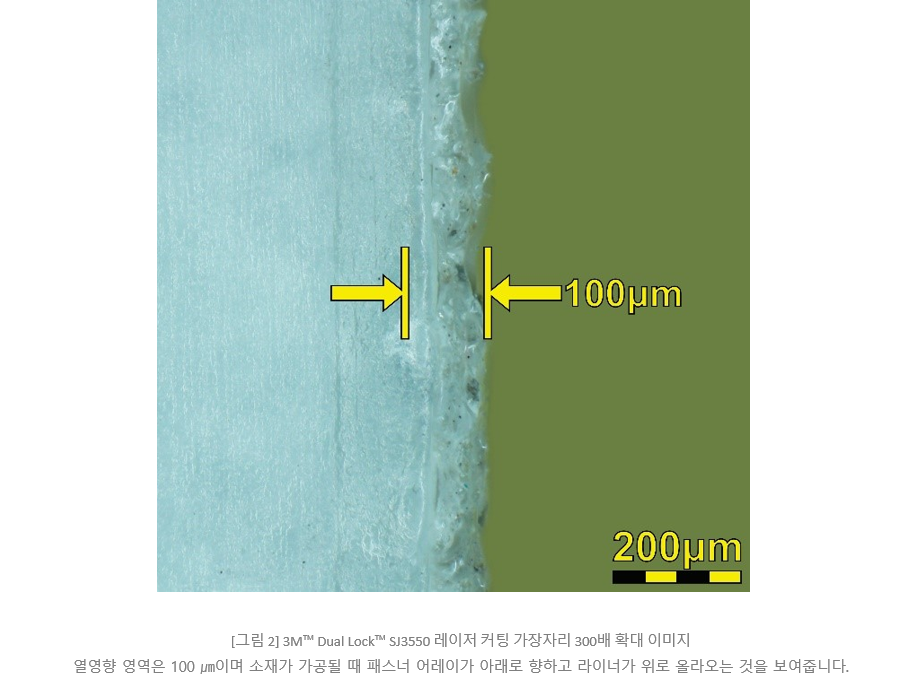

3M™ Dual Lock™ SJ3550 소재는 레이저 가공 호환성을 평가하고 레이저 피크 출력 및 파장의 최상의 구성을 결정하기 위해 테스트되었습니다. 3M™ Dual Lock™ SJ3550은 결과에 약간에 차이가 있지만 9.3㎛ 및 10.6㎛ 레이저 파장을 모두 효율적으로 흡수하는 것으로 나타납니다. 아래 그림 2는 300x 배율로 촬영한 3M™ Dual Lock™ SJ3550의 레이저 커팅된 모서리 이미지 입니다.

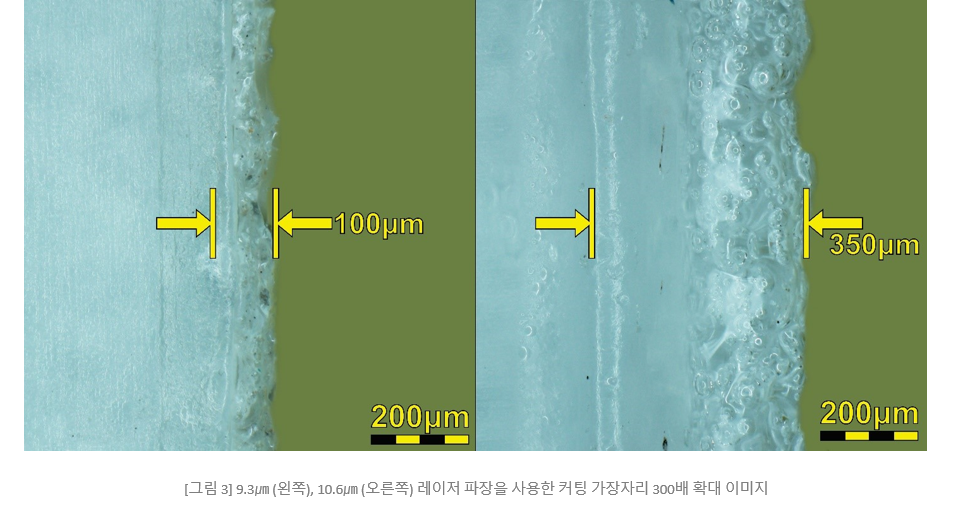

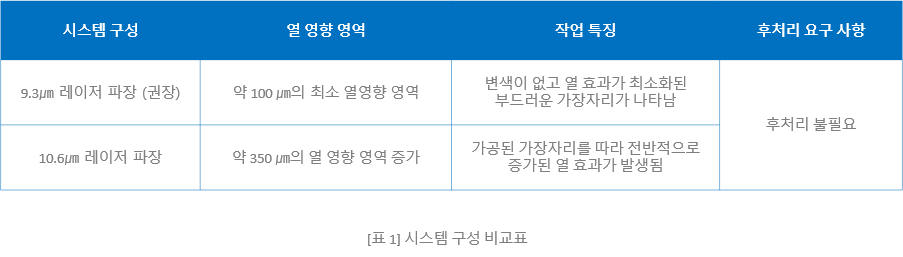

9.3㎛과 10.6㎛ 레이저 파장을 사용하여 3M™ Dual Lock™ SJ3550 소재의 레이저 가공 테스트를 실행하고각기 다른 레이저 파장에서의 열 효과, 가공된 모서리 품질 및 후처리 요구 사항을 분석하였습니다. 아래의 표1과 그림 3에서 이러한 결과 분석 정보를 비교할 수 있습니다.

Processing Example

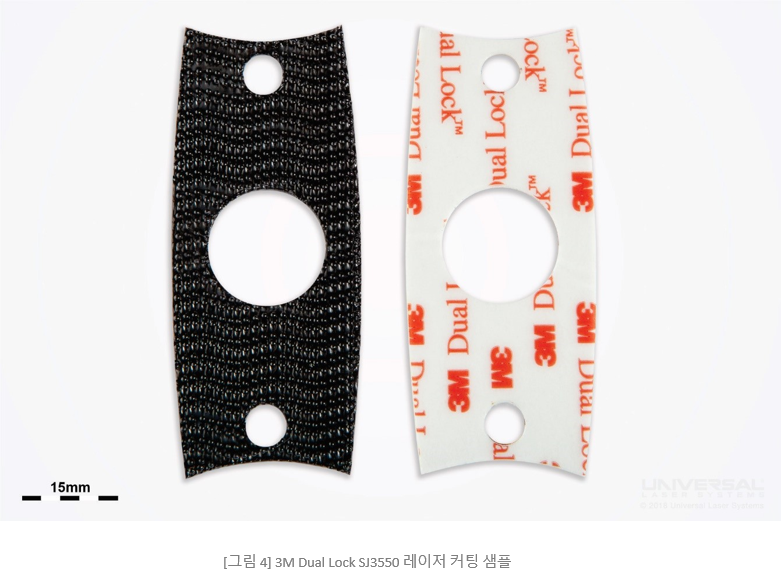

Universal의 기술을 사용하여 3M™ Dual Lock™ SJ3550 소재의 물리적 특성을 저하시키지 않으면서 미세한 형상과 복잡한 세부 사항을 요구하는 응용 분야에서 활용할 수 있습니다. 아래 그림 4는 9.3㎛ 레이저 파장으로 구성된 권장 시스템을 사용하여 이 소재를 레이저 커팅한 결과물을 보여줍니다.

Conclusions

3M™ Dual Lock™ SJ3550 소재는 레이저 가공에 적합하며 최적의 가공 구성 요소를 결정하기 위해 광범위한 테스트를 진행하였습니다. 이 테스트를 통해 이 소재의 레이저 커팅이 가능하며, 75 watts의 9.3㎛ CO2 레이저 소스가 최상의 시스템 구성이라는 것을 확인하였습니다. 3M™ Dual Lock™ SJ3550은 9.3㎛ 파장의 레이저 에너지를 효율적으로 흡수하여 열영향 영역과 변색이 최소화된 가장자리를 생성합니다.
