HEPA Filters

HEPA 필터란?

HEPA는 High Efficiency Particulate in Air의 약자로 HEPA 필터는 가장 작은 입자 오염물질 뿐만 아니라 가장 큰 입자 오염물질에도 매우 높은 수준의 필터링 성능을 제공합니다. BOFA의 HEPA 필터는 0.3 micron에서 99.997%의 입자를 포획하여 다양한 Pre-filter를 통해 공기 중으로 내보냅니다. 이것은 HEPA 필터가 나노입자를 포획하는데 매우 효과적임을 보여줍니다.

0.3 micron의 중요성

0.3 micron은 확립된 MPPS (Most Penetrating Particle Size, 가장 침투성이 높은 입자 크기)로 이보다 크고 작은 입자 크기에 대해 필터링 효율이 증가 합니다. 입자 크기가 0.3 micron 미만으로 감소하면 HEPA 필터의 제거 효율이 증가합니다. 이는 필터링 과학에서 입증된 다음의 4가지 필터링 메커니즘을 통해 확인할 수 있습니다.

필터링 메커니즘

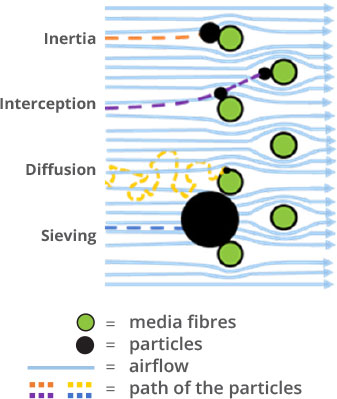

기본적으로 필터 미디어가 입자를 포획하는 방법에는 관성 충돌, 차단, 확산 및 여과의 4가지 방법이 있습니다.

관성 충돌 (Inertial Impaction)

관성은 기류에 떠있는 크고 무거운 입자에 작용하여 이 입자는 주변의 유체보다 무겁습니다. 유체가 필터 미디어의 섬유로 진입하기 위해 방향을 바꾸면 입자는 직선으로 계속 진입하지만 결국 미디어 섬유와 충동하여 포획됩니다.

차단 (Interception)

직접 차단은 관성을 가질만큼 충분히 크기 않거나 기류 내에서 확산될만큼 작지 않은 중간 크기의 입자에 적용됩니다. 이 중간 크기의 입자는 필터 미디어의 섬유를 통과하며 휘어질 때 기류에 편승하게됩니다. 입자는 이미저 섬유에 닿으면 차단되거나 포획됩니다.

확산 (Diffusion)

확산은가장 작은 입자에 적용됩니다. 작은 입자는 점성 유체 (공기)에 의해 제자리에 고정되지 않고 기류 내에서 확산됩니다. 즉, 입자가 작을수록 기류를 횡단할 가능성이 높아지고 미디어 섬유와 충돌하여 포획될 가능성이 높아집니다.

여과 (Sieving)

필터링에서 가장 일반적인 메커니즘인 미디어 섬유로 입자가 들어갈 수 없을 정도로 크기가 큰 입자에 적용됩니다.

필터링의 원리

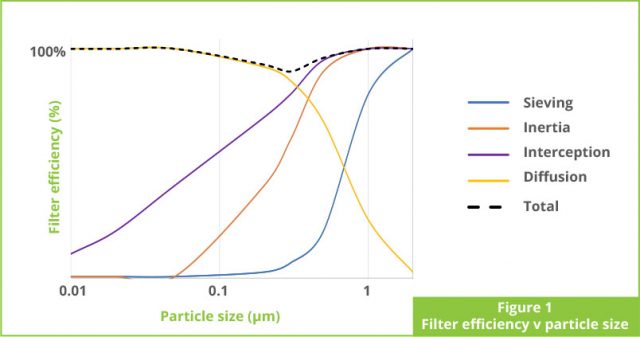

아래의 필터 효율 차트는 다양한 입자 크기에 대해 약 90%의 효율적인 필터를 보여줍니다. HEPA 필터는 동일한 필터링 원리를 따르지만 총 필터링 효율은 99.97% 이상입니다. 즉, HEPA 필터의 최저 필터링 효율은 99.97% 의 입자를 포획하는 것입니다.

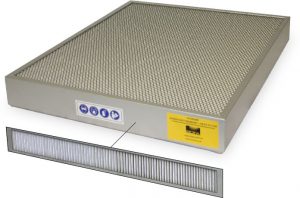

BOFA HEPA 필터

BOFA의 Fume Extractor는 0.3 micron (0.0003 mm)에서 99.997%의 입자를 제거하는 등급의 HEPA 필터를 사용합니다.

BOFA의 HEPA 필터에 사용되는 작은 주름은 용도에 따라 각 주름 내에서 최대 200 mm 깊이로 제작됩니다.

최신 제조 및 테스트 방법을 채택하여 설계된 BOFA의 HEPA 필터는 각 주름 사이의 전체 필터 커버리지 간격을 균일하게 보장할 뿐만 아니라

기류 진동 또는 붕괴 가능성을 완화하는 글루 비드 스페이서 (glue bead spacers)가 있습니다.
