Multi-Camera Vision

Universal의 ULTRA R5000과 R9000 레이저 시스템에서 사용 가능한 Multi-Camera Vision은 특허 출원 중인 기능으로 레이저 시스템의 가공 영역에 배치된 소재에 디지털 디자인 파일을 겹치거나 겹처 볼 수 있습니다. 전략적으로 배치된 카메라는 전체 가공 영역과 레이저 시스템에 배치된 소재의 클로즈업을 캡처합니다. LSM (Laser System Manager)을 통해 사용자는 디자인 파일 보기의 이동, 회전 및 크기 조정과 함께 카메라 뷰를 제어합니다.


          •   전체 영역 보기






ULTRA R Series 상단 도어 카메라

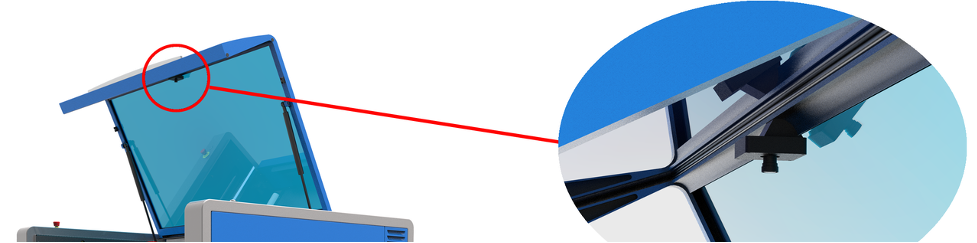

                 카메라는 시스템의 상단 도어 내부에 장착되어 도어가 열렸을 때 가공 영역의 방향으로 바로 향합니다. 이 도어 카메라는 전체 가공 영역과 Multifunction Material Support Structure에 배치된 소재의
                 왜곡 보정 이미지를 제공합니다.

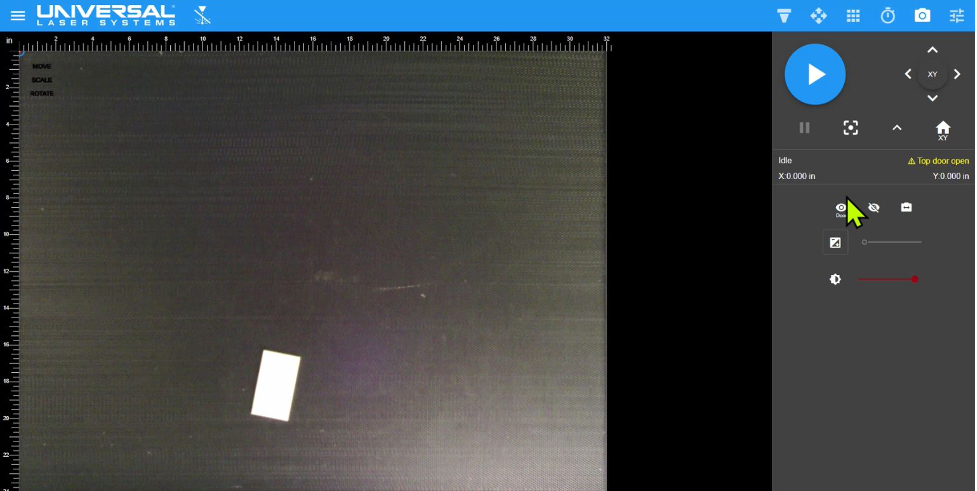

상단 도어 카메라로 캡처한 LSM의 전체 소재 처리 영역의 스크린샷.
ULTRA R5000의 831 x 610 mm 전체 가공 영역과 Multifunction Material Support Structure 위에 배치된 38 x 76 mm 크기의 흰색 플라스틱 소재의 이미지가 함께 표시됩니다.

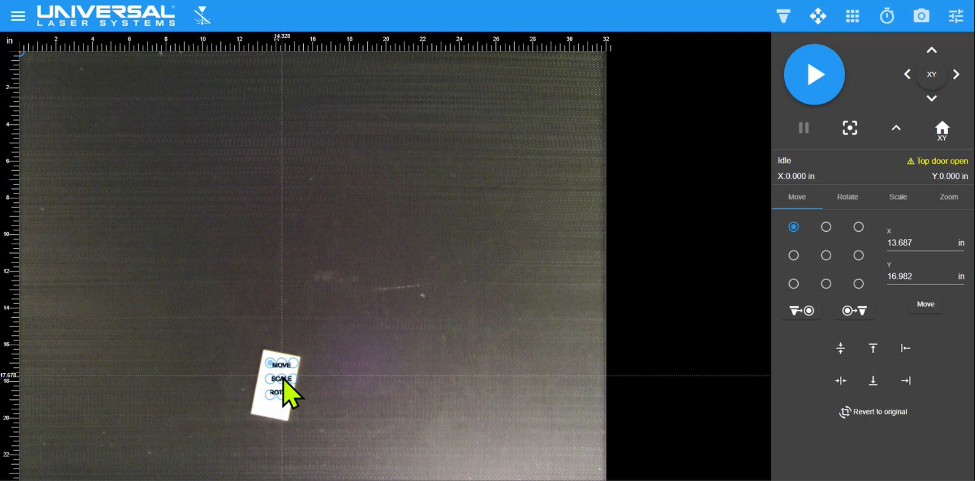

Multifunction Material Support Structure에서 소재의 도어 카메라 이미지에 대한 설계 파일의 초기 드래그&드롭 위치 지정



          •   High Resolution Close Up

                두 번째 카메라는 광학 캐리지 어셈블리에 부착되어 가공 중인 소재의 바로 위에 위치합니다.  이 캐리지 카메라는 소재의 고해상도 클로즈업 뷰를 생성하며 작은 부품의 설계 파일을 시각적으로 배치하는 데
                이상적입니다. 캐리지 카메라는 사진 한 장당 면적 9,700㎟ 이하 또는 전체 가공 면적의 2% 미만을 캡쳐할 수 있습니다. 부품이 카메라 뷰 영역보다 큰 경우, 여러 장의 클로즈업 사진 (tiles)이 촬영되고
                복수의 사진들이 즉시 함께 연결됩니다.

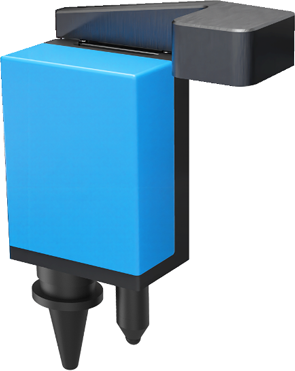

캐리지 상단에 부착된 카메라





캐리지 카메라가 제공하는 다기능 소재 서포트 구조물에 배치된 소재의 LSM 클로즈업 보기.
이 예시에서 텍스트 (MOVE, SCALE 및 ROTATE)로 구성된 설계 파일이 소재 위에 배치됩니다. 설계 파일은 레이저 호환 그래픽이 될 수있습니다.



          •   Sizing and Final Positioning of Design Files

                LSM은 고급 머신 비전 알고리즘을 통해 구현된 실시간 시각적 피드백을 통해 이동, 회전, 스케일 제어를 사용하여 설계 파일의 정확한 위치 및 크기를 쉽게 지정할 수 있습니다.

                아래의 스크린샷 이미지는 회전 제어를 사용하여 설계 파일을 회전시키는 것을 보여줍니다. 모든 회전 각도 사용이 가능합니다.

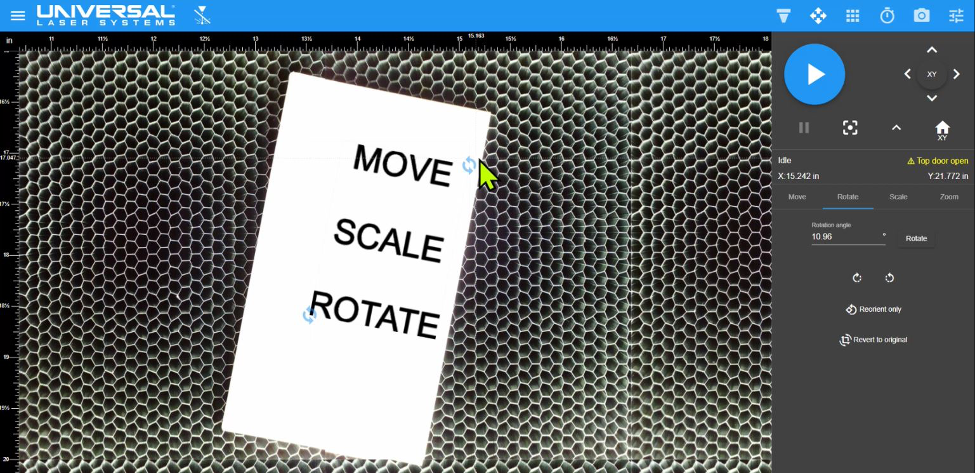

LSM 제어 기능을 사용하여 회전된 디자인 파일. 이 예시에서 디자인 파일은 소재의 회전과 일치하도록 시계 방향을 회전되었습니다.


                LSM에서 Scale 제어를 사용하여 디자인 파일의 크기를 조정하는 예시 스크린샷입니다.

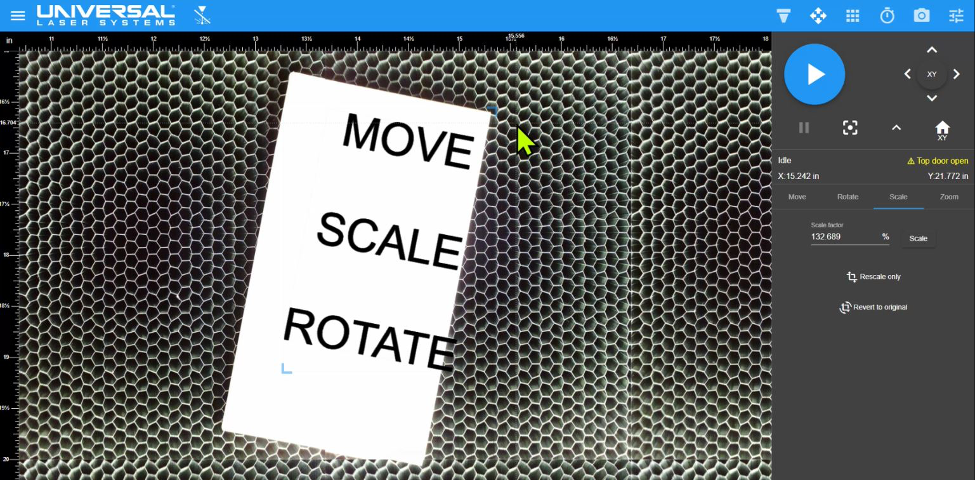

LSM 제어 기능을 사용하여 확대된 디자인 파일. 이 예시에서 디자인 파일을 더 크게 만들거나 확대했습니다.


                Move 제어를 사용하여 디자인 파일이 소재 보기의 최종 위치에 배치된 예시입니다.

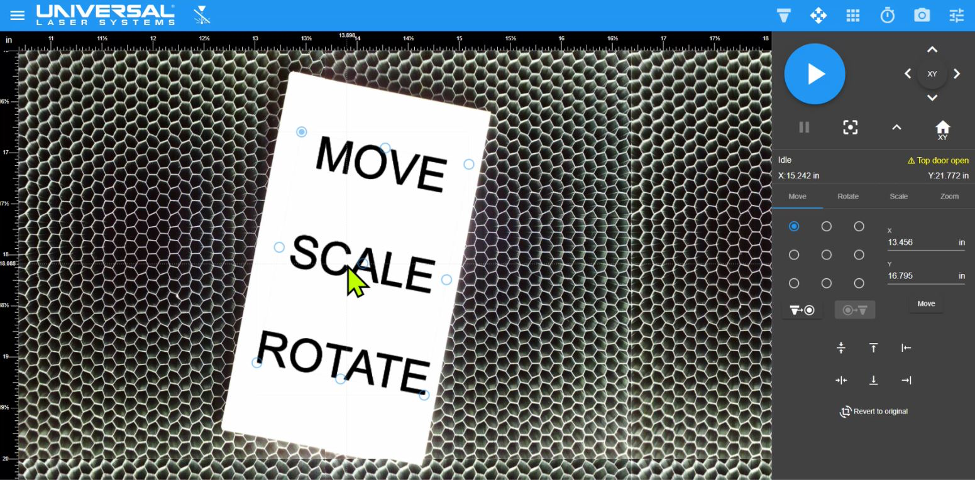

LSM의 제어 기능을 사용하여 이동된 디자인 파일. 이 예시에서 디자인 파일을 소재의 중앙으로 이동했습니다.


                카메라 기술의 또 다른 용도는 등록(Registration)입니다. Camera Registration을 통해 카메라는 레이저 시스템 내부의 소재에 있는 등록 표시(Registration marks)의 정확한 위치를 찾아 결정합니다.
                소프트웨어는 소재에 맞게 사전 정의된 커팅 경로를 조정합니다.
