Laser System Manager (LSM) for ULTRA Series

LSM (Laser System Manager)은 ULTRA 레이저 시스템용 제어 소프트웨어로 사용자가 레이저 시스템을 효율적으로 작동하고 설계 파일을 관리하며 레이저 재료 가공 파라미터를 적용할 수 있도록 높은 수준의 기능 및 제어 기능을 갖춘 고급 사용자 인터페이스를 제공합니다.

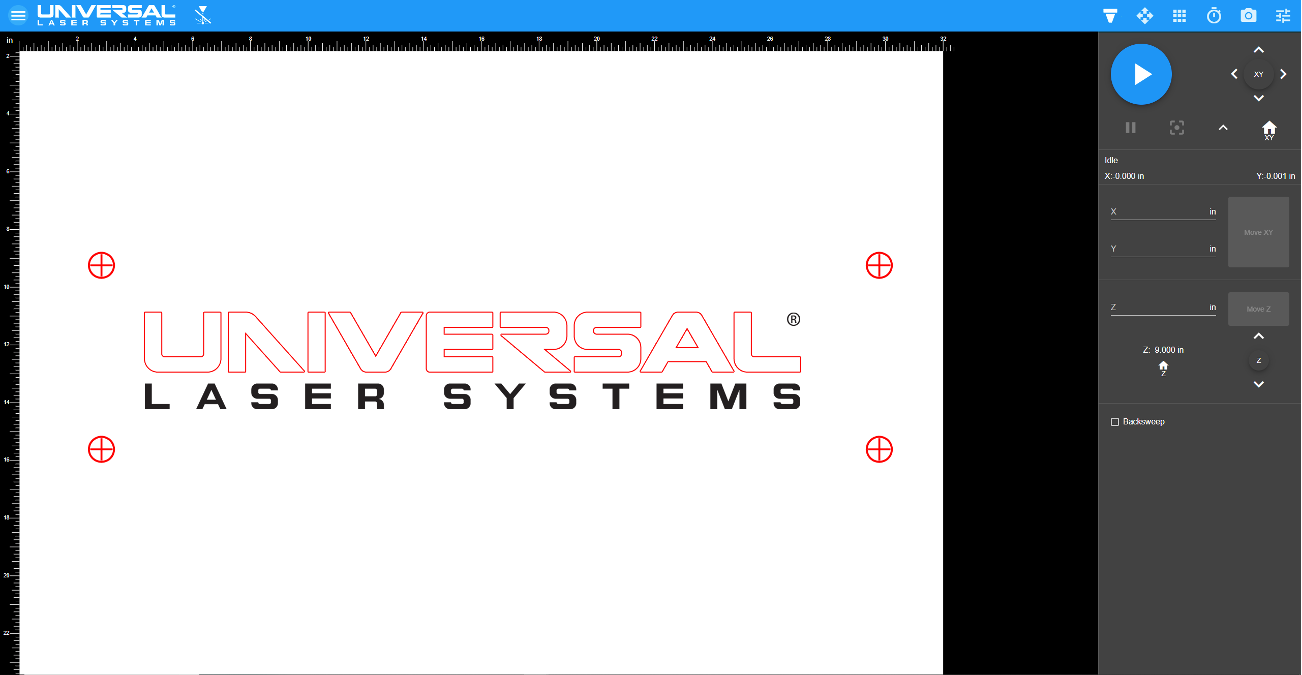

LSM (Laser System Manager) 작업 페이지 스크린 샷


LSM 인터페이스를 통해 아래 기술되는 기능을 포함한 모든 레이저 시스템 및 소프트웨어의 기능에 쉽게 접근할 수 있습니다.


          •   Design File Import, Printing and Management

                 LSM은 DXF, PDF 및 G-Code를 포함한 산업 표준 형식의 파일 가져오기 기능을 지원합니다. 파일 가져오기 외에도 Windows와 mac OS 운영 체제에서 사용할 수 있는 프린터 드라이버 워크 플로를
                 통해 디자인 파일을 레이저 시스템으로 전송할 수 있습니다. 설계 파일은 LSM에서 제어 파일로 변환되며 제어 파일은 설계 파일 정보와 레이저 시스템 제어 설정으로 구성됩니다.
                 제어 파일은 시각적인 그리드 형태 또는 목록 보기로 표시되며 이미지 또는 파일명으로 쉽게 검색할 수 있습니다.


          •   Application of Laser Processing Settings

                소재 또는 응용 프로그램을 레이저 가공 작업을 하기 위해 제어 파일에 적용되는 레이저 가공 설정은 LSM을 통해 액세스할 수 있습니다.
                (사용가능한 설정 : Raster, Vector, Speed, Wattage, PPI, Image Density, Dithering, Acceleration, 커팅 순서, 처리 방향, 세그먼트 감소, Gas flow, SuperSpeed™ 제어 및 회전축 제어)
                지능형 재료 데이터베이스를 통해 제공되거나 사용자가 사용자 정의할 수 있는 사전 정의된 매개변수를 사용하여 설정을 자동으로 생성하고 제어 파일에 적용할 수 있습니다.

                Intelligent Material Database (지능형 재료 데이터베이스)
                레이저 시스템에 구성된 레이저 출력 등급 및 파장을 기반으로 다양한 소재 (다양한 유형 및 두께 포함)에 대해 최적화된 레이저 가공 파라미터를 자동으로 생성하는 강력하고 고유한 데이터베이스입니다.
                지능형 재료 데이터베이스에 나열되지 않은 특정 소재 또는 두께에 대한 사용자 정의 레이저 설정을 설정을 적용하여 생성할 수 있습니다. 또한 사용자는 지능형 재료 데이터베이스에서 생성된 미리 정의된
                설정을 조정하여 사용자 지정 설정을 만들 수 있습니다. 사용자가 생성한 사용자 정의 설정을 레시피로 저장하고 모든 제어 파일에 적용할 수 있습니다.
                이러한 작업 설정 외에도 LSM은 최적의 소재 처리 결과를 얻기위한 추가적인 고급 기능을 제공합니다.

                Kerf Compensation (커프 보정)
                설계 파일을 변경하지 않고 원하는 치수를 달성하기 위해 레이저 커팅 작업 중에 제거된 소재의 너비를 보정하는 사용자 조정 가능한 컨트롤입니다. 설계에 있는 경우 실제 호 및 원 형상을 유지합니다.
                이 기능을 사용하면 원래 설계 소프트웨어에서 설계 파일 형상을 조정할 필요가 없어 설정 시간을 절약할 수 있습니다.

                Drill Feature (드릴 기능)
                드릴 기능을 사용하면 가공 영역의 특정 위치에서 (X,Y) 사용자 정의 듀티 사이클과 펄스 수로 홀을 드릴링할 수 있습니다. 이를 통해 사용자는 벡터 프로세스를 사용하여 원을 만드는 것보다 더 얇은 재료에
                훨씬 더 작고 균일한 홀을 만들 수 있습니다. 또한 원에 필요한 여러 점 대신 홀에 대한 단일 점에 초점을 맞추므로 생산성을 높일 수 있습니다.


          •   Camera Control for Vision and Positioning

               카메라가 설치된 ULTRA 레이저 시스템에서 LSM은 카메라 이미지(비전)를 표시하고 소재에 인쇄된 등록 마크(Registration mark) 찾기 및 소재에 제어 파일 위치 지정을 포함하여 카메라와 관련된
               모든 기능에 대한 제어 기능을 포함하고 있습니다. 시스템 도어가 열렸을 때 소재에 배치되는 도어 카메라를 사용하여 전체 다기능 소재 서포트 테이블과 그 위에 배치된 소재를 전체적으로 볼 수 있습니다.
               다기능 소재 서포트 테이블에 배치된 소재 위에 직접 위치를 변경할 수 있는 캐리지 마운트 카메라는 고해상도 클로즈업 보기와 등록 마크의 고정밀 위치를 지정에도 사용됩니다.






          •   Precision Material Independent Autofocus Control

               LSM에는 사용자가 고품질의 일관되고 반복 가능한 결과를 얻을 수 있도록 여러 포커스에 대한 자동 포커스 프로브 위치 지정 및 활성화 설정 제어 기능이 포함되어 있습니다.
               사용자가 정의한 순서와 위치에 따라 포커스 작업이 자동으로 수행됩니다.


          •   System Control with Automation Interface

               Automation Interface는 입력 신호를 수신하고 출력 신호를 제공할 수 있는 주소 지정 가능한 장치입니다. 이를 통해 레이저 시스템이 외부 장치를 제어할 수 있고 외부 장치가 레이저 시스템 기능을
              시작할 수 있습니다. Automation Interface는 LSM에 의해 제어됩니다.


          •   System Configuration and Calibration Settings

              단위 (mm 또는 inch), 레이저 다이오드 제어, 작업 전 X-Y Homing 및 Autofocus (켜짐/꺼짐) 을 포함한 구성 설정은 LSM에서 사용할 수 있습니다. 일련의 마법사 및 대화 상자를 사용하여 보정 설정을
              변경할 수 있습니다. 보정 기능에는 Y축, Autofocus, 정렬, 눈금자 오프셋, 렌즈, 캐리지 카메라, 도어 카메라, Rotary 및 SuperSpeed™가 포함됩니다. 보정은 ULTRA 레이저 시스템의 제조 단계에서
              출하되기 이전에 수행됩니다. 초기 보정을 수행한 후에는 추가적인 보정이 필요하지 않지만 시스템 소프트웨어를 업데이트, 구성 요소 교체 또는 진단 절차의 일부로 보정이 필요할 수 있습니다.


          •   Wired and Wireless Network Management

               ULTRA 레이저 시스템은 유선 또는 무선 네트워크에 액세스할 수 있습니다. 이러한 LSM의 기능을 사용하여 네트워크 및 장치 이름을 선택할 수 있습니다. 네크워크 연결은 선택 사항이지만
               동일한 네트워크의 브라우저 호환 장치에서 원격 진단 및 원격 작동을 활성화합니다.


          •   User Access and Administration

              사용자 이름, 로그인 및 권한은 모두 LSM을 통해 관리됩니다. 로그인의 경우 사용자는 로컬로 로그인하거나 원격 액세스 권한을 부여해야 합니다. 관리자는 제어 파일 수정, 사용자 수정, 레이저 시스템 운영,
              모든 제어 파일 보기 및 레이저 시스템 구성 등 포함하거나 제외할 사용자 권한을 설정할 수 있습니다.


          •   Help and Diagnostics

               도움말 및 진단 페이지는 레이저 시스템의 상태에 대한 정보와 원격 진단에 대한 액세스를 제공하며 사용자가 LSM 소프트웨어를 업데이트 할 수 있도록 합니다.
